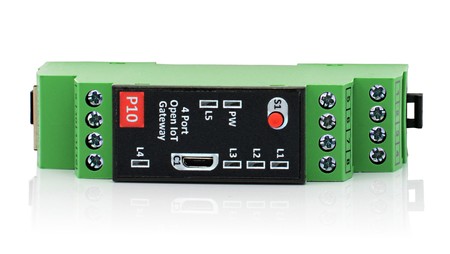

P10 - Programowalna Bramka IIoT na STM32 (Ethernet + 4x RS232)
P10 - Programowalna Bramka IIoT na STM32 (Ethernet + 4x RS232)
- Otwarta platforma sprzętowa (Open IoT) oparta na STM32F4 z 4 niezależnymi portami RS232, przeznaczona do tworzenia własnych aplikacji przemysłowych.
Opis produktu
Bramka Redisage P10 to programowalny sterownik PAC (Programmable Automation Controller) stworzony z myślą o zaawansowanych aplikacjach IIoT. Urządzenie oparte jest na wydajnym mikrokontrolerze STM32F4 (ARM Cortex-M4), co pozwala na uruchamianie złożonych algorytmów sterowania, logowania danych czy konwersji protokołów w czasie rzeczywistym.
Model P10 wyróżnia się obsługą aż 4 portów RS232 w jednej kompaktowej obudowie, co czyni go idealnym rozwiązaniem do integracji wielu urządzeń szeregowych (wagi, skanery, drukarki) z systemami nadrzędnymi. Kluczowe parametry:
• CPU: STM32F4 (32-bit ARM Cortex-M4)
• Interfejsy: 4x RS232 + Ethernet 10/100 Mbps
• Programowalność: C/C++, FreeRTOS, STM32CubeIDE
• Zasilanie: 12-30 VDC
• Obudowa: Montaż na szynę DIN (2U), szerokość 22.5 mm
Dokumentacja Techniczna
Karta katalogowa (DTR): ⬇ Pobierz P10 Datasheet
Baza wiedzy: 🔗 doc.redisage.com
Marka
Symbol
P10
Kod producenta
5903949781410
Seria
Gwarancja
Parametry ogólne
Napięcie zasilania
12-30 V/DC
Złącze zasilania
Terminal śrubowy
Wi-Fi
Nie
Temperatura pracy
-40°C do +75°C
Zabezpieczenia
ESD 4 kV / 8 kV
Burst
Surge
RF
Jednostka obliczeniowa
STM32 ARM Cortex-M4
SDK
FreeRTOS
Ethernet
Interfejs Ethernet
1x RJ45
WAN/LAN
izolowany 2 kV
Szybkość
10/100 Base-T
Porty szeregowe
Ilość portów
4
Rodzaj portu
4x RS232
Rodzaj złącza
Terminal śrubowy
Prędkość transmisji
115200 bps
Bity danych
7
8
Bity stopu
1
2
Bity kontrolne
none
odd
even
Peryferia
LED
Ethernet LED
Power
5x programowalny LED
Komunikacja
SPI
QSPI
I2C
GPIO
GPI
UART
ADC
CLK
Programowalna PLL
Kwarc 40 MHz
Czujniki
Temperatura (opcja)
Wilgotność (opcja)
Akcelerometr (opcja)
Opcjonalnie
RTC
DRAM
FLASH NOR
Secure Chip I2C
Pozostałe peryferia
JTAG
Przycisk monostabilny
Obudowa
Montaż
Szyna DIN
Szerokość w standardowych modułach S (17,5 mm)
1,5 Modułu
Szerokość
22,5 mm
Wysokość
56,4 mm
Długość
98 mm
Stopień szczelności obudowy
IP20
Spełnione normy i certyfikaty
Zgodność
CE
RoHS
EMC
LVD
Normy
61000-6-2 – Odporność w środowiskach przemysłowych
61000-6-4 – Norma emisji w środowiskach przemysłowych
Więcej o P10
P10 – Twoja brama do świata STM32
Bramka P10 Open IoT Gateway to zaawansowana platforma deweloperska dla systemów embedded, bazująca na popularnym w przemyśle mikrokontrolerze STM32F4. Urządzenie łączy w sobie elastyczność otwartego oprogramowania (Open Source) z solidnością wykonania przemysłowego sterownika PAC.
Dzięki wyposażeniu w 4 niezależne porty RS232, P10 pozwala na jednoczesną obsługę wielu urządzeń peryferyjnych, takich jak czytniki kodów kreskowych, drukarki etykiet, wagi czy modemy GSM. Programista ma pełną kontrolę nad sprzętem, mogąc pisać aplikacje w C/C++ przy użyciu standardowych narzędzi STM (np. STM32CubeMX, HAL) lub systemów operacyjnych czasu rzeczywistego (FreeRTOS). To idealne rozwiązanie do tworzenia niestandardowych konwerterów protokołów, loggerów danych czy inteligentnych sterowników procesów.
Urządzenie posiada wbudowany port Ethernet, programowalne diody LED (RGB) oraz przycisk użytkownika, co ułatwia interakcję z operatorem. Obudowa na szynę DIN i szeroki zakres temperatur pracy (-40°C do +75°C) gwarantują niezawodność w warunkach hal produkcyjnych.
Specyfikacja techniczna:- Procesor: STM32F4 (ARM Cortex-M4).
- Interfejsy: 4x RS232 (Tx, Rx, GND) + Ethernet.
- Złącza: Terminale śrubowe (łatwy montaż przewodów).
- Zastosowanie: Edge Computing, konwersja protokołów (Legacy-to-Ethernet).
Dla inżynierów szukających stabilnej platformy sprzętowej do własnych projektów, P10 stanowi solidny fundament. Więcej informacji dla deweloperów znajdziesz w bazie wiedzy.
