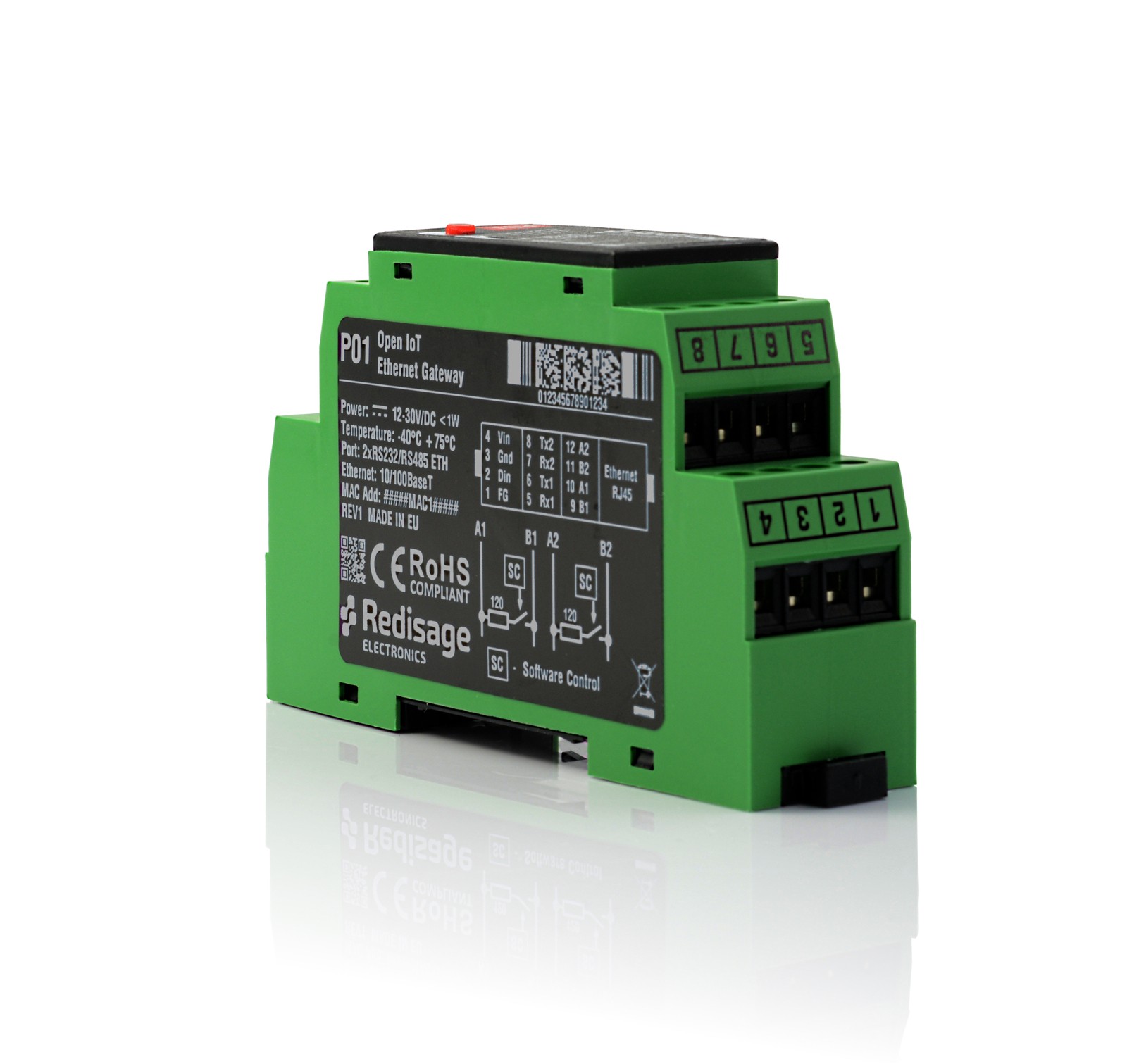

P01 - Programowalna Bramka IIoT na ESP32 (Ethernet + 2x RS232/485)
P01 - Programowalna Bramka IIoT na ESP32 (Ethernet + 2x RS232/485)
- Otwarta platforma sprzętowa (Open IoT Gateway) oparta na mikrokontrolerze ESP32, umożliwiająca tworzenie własnych aplikacji sterowania i konwersji danych w środowisku przemysłowym.
Opis produktu
Bramka Redisage P01 to przemysłowy sterownik PAC (Programmable Automation Controller), stworzony dla inżynierów i programistów systemów embedded. Urządzenie oparte jest na dwurdzeniowym mikrokontrolerze ESP32 Xtensa LX6, co zapewnia wysoką moc obliczeniową dla aplikacji Edge Computing.
W przeciwieństwie do sztywno zdefiniowanych konwerterów, P01 jest otwartą platformą sprzętową. Użytkownik ma pełną kontrolę nad urządzeniem i może implementować własne algorytmy (np. w MicroPython, Arduino IDE, ESP-IDF). Kluczowe parametry:
• CPU: ESP32 (32-bit, Dual Core)
• Interfejsy: 2x (RS232 lub RS485) + Ethernet 10/100 Mbps
• Programowalność: FreeRTOS, MicroPython, C/C++
• Zasilanie: 12-30 VDC
• Obudowa: Przemysłowa na szynę DIN, praca w -40°C do +75°C
Dokumentacja Techniczna
Karta katalogowa (DTR): ⬇ Pobierz P01 Datasheet
Baza wiedzy: 🔗 doc.redisage.com
Marka
Symbol
P01
Kod producenta
5903949781328
Seria
Gwarancja
Parametry ogólne
Napięcie zasilania
12-30 V/DC
Złącze zasilania
Terminal śrubowy
Wi-Fi
Nie
Temperatura pracy
-40°C do +75°C
Zabezpieczenia
ESD 4 kV / 8 kV
Burst
Surge
RF
Jednostka obliczeniowa
ESP32 Xtensa LX6
SDK
MicroPython
FreeRTOS
Ethernet
Interfejs Ethernet
1x RJ45
WAN/LAN
izolowany 2 kV
Szybkość
10/100 Base-T
Porty szeregowe
Ilość portów
2
Rodzaj portu
2x RS232/RS485
Rodzaj złącza
Terminal śrubowy
Prędkość transmisji
115200 bps
Bity danych
7
8
Bity stopu
1
2
Bity kontrolne
none
odd
even
Peryferia
LED
Ethernet LED
Power
programowalne RGB
Komunikacja
SPI
QSPI
I2C
GPIO
GPI
UART
ADC
CLK
Programowalna PLL
Kwarc 40 MHz
Czujniki
Temperatura (opcja)
Wilgotność (opcja)
Akcelerometr (opcja)
Pozostałe peryferia
EEPROM
Szeregowy rejestr przesuwny
Złącze rozszerzeń
Wejście cyfrowe
Przycisk monostabilny
Opcjonalnie
RAM QSPI
Secure Chip I2C
Obudowa
Szerokość w standardowych modułach S (17,5 mm)
1,5 Modułu
Montaż
Szyna DIN
Szerokość
22,5 mm
Wysokość
56,4 mm
Długość
98 mm
Stopień szczelności obudowy
IP20
Spełnione normy i certyfikaty
Zgodność
CE
RoHS
EMC
LVD
Normy
61000-6-2 – Odporność w środowiskach przemysłowych
61000-6-4 – Norma emisji w środowiskach przemysłowych
Więcej o P01
P01 – Przemysłowy Open Hardware dla IoT
Bramka P01 Open IoT Gateway to odpowiedź na potrzeby nowoczesnego Przemysłu 4.0, gdzie standardowe, zamknięte konwertery są niewystarczające. P01 łączy w sobie niezawodność sterownika PLC z otwartością platformy deweloperskiej. Sercem urządzenia jest układ ESP32, który umożliwia implementację zaawansowanych protokołów komunikacyjnych (MQTT, HTTP, CoAP) oraz logiki sterowania bezpośrednio na urządzeniu (Edge Logic).
Urządzenie wyposażone jest w 2 uniwersalne porty szeregowe (Combo). Każdy z portów posiada wyprowadzone złącza zarówno dla standardu RS232, jak i RS485. Pozwala to programiście na elastyczne sterowanie różnymi urządzeniami wykonawczymi (liczniki, falowniki, czytniki RFID) bez konieczności wymiany sprzętu. Port Ethernet zapewnia stabilne połączenie z chmurą lub lokalnym serwerem danych.
Model P01 jest w pełni przystosowany do warunków przemysłowych: posiada zabezpieczenia ESD na liniach danych, szeroki zakres napięcia zasilania oraz obudowę montowaną na szynę DIN. Programowalna dioda LED (RGB) umożliwia sygnalizację dowolnych stanów logicznych zdefiniowanych przez użytkownika.
Specyfikacja techniczna:- Procesor: ESP32-D0WDQ6 (Xtensa® Dual-Core 32-bit LX6).
- Porty I/O: 2x RS232 LUB 2x RS485 (złącza śrubowe) + Ethernet RJ45.
- Środowisko programistyczne: PlatformIO, Arduino IDE, Espressif IDF (obsługa FreeRTOS).
- Zastosowanie: Data Logging, konwersja protokołów własnych, sterowanie procesami.
Jeśli szukasz platformy do budowy własnych rozwiązań IIoT, P01 stanowi solidną bazę sprzętową. Dla aplikacji wymagających łączności bezprzewodowej, sprawdź model P02 z modułem Wi-Fi/Bluetooth.
